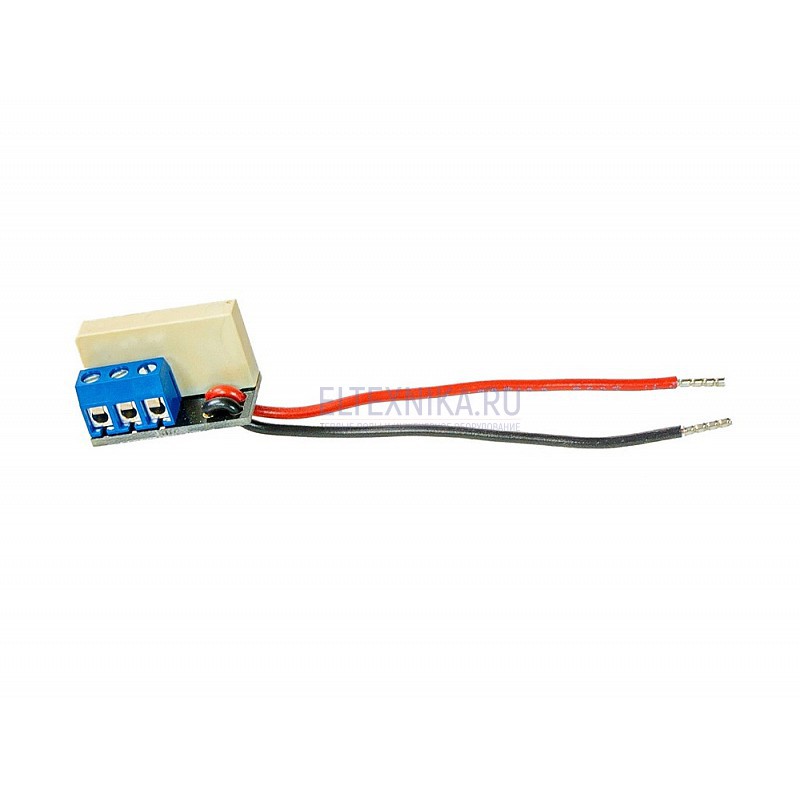

Дополнительное реле для блока управления (перекидной контакт 1С) 220В 10А, GIDROLOCK
300 р.
Есть в наличии

Дополнительное реле (плата расширения) предназначена для подключения к внешней сигнализации или для управлением другими внешними устройствами, например, выключением насоса.

Выходной сигнал: реле с нагрузочной способностью 10 А, 220 В.

Для подключения дополнительного реле (платы расширения) к блоку управления на плате блока управления предназначен специальный разъем:

  • 1 вывод: GND.
  • 2 вывод: +U (напряжение питания от 10 до 20 вольт).
  • 3 вывод: INP.
  • 4 вывод: выход управления («открытый коллектор» с нагрузочной способностью 100 мА,30 В)

При обнаружении протечки воды выходной транзистор «включен».

В нормальном режиме работы системы выходной транзистор «выключен».

Состояние реле платы расширения:

  • нормальное состояние системы;
  • аварийное состояние системы.
